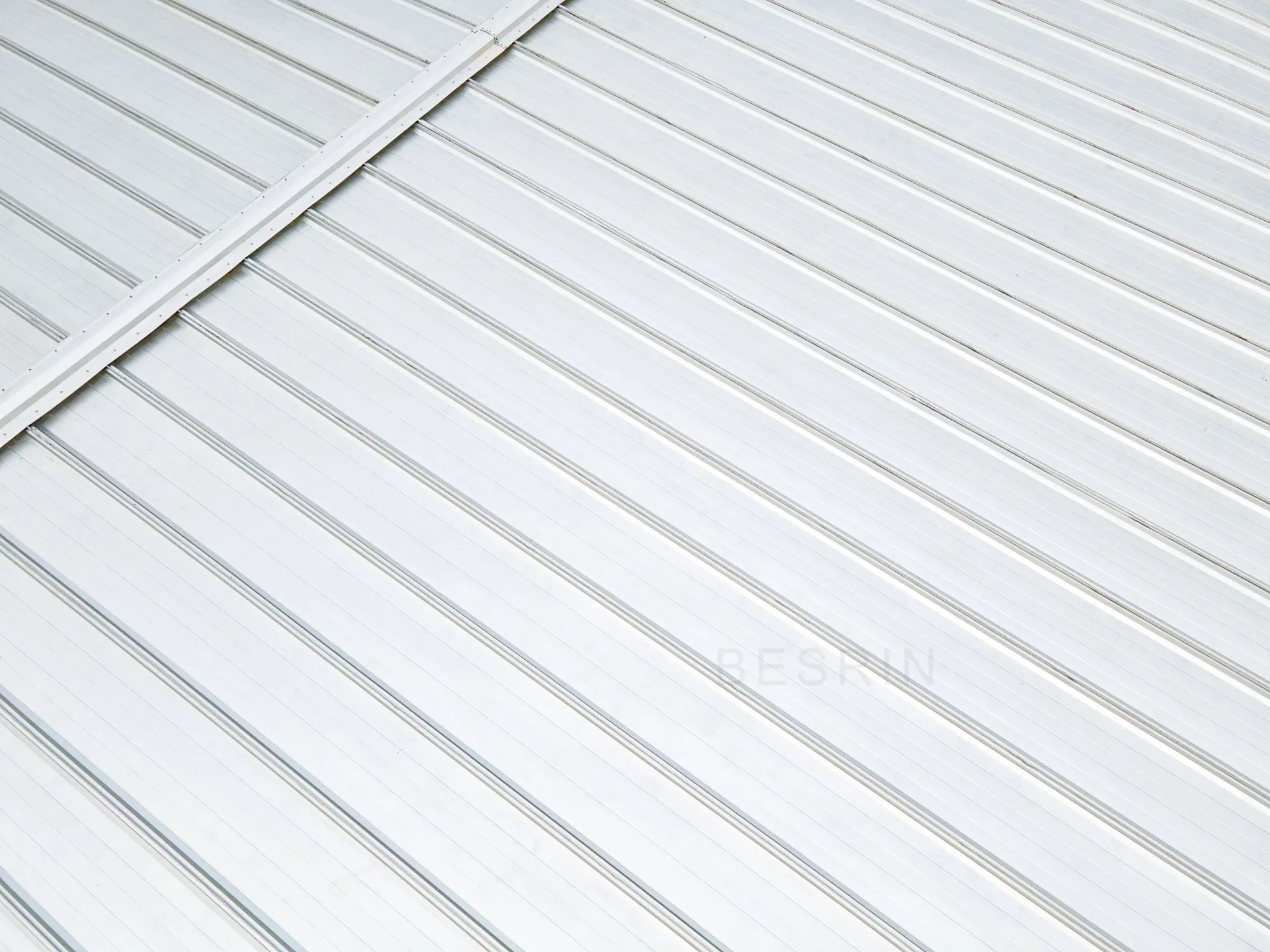

直立锁缝屋面系统
适用于大型工业建筑及长坡面屋面，以隐藏式滑动支座、通长板和机械锁边组织连续防水，并适应温度变形、风荷载与排水要求。
INDUSTRIAL SOLUTIONS
STANDARD INDUSTRIAL
ENVELOPE SYSTEM
ENVELOPE SYSTEM
标准围护系统
以金属墙面、金属屋面和节点系统组成清晰可靠的工业建筑外围护。

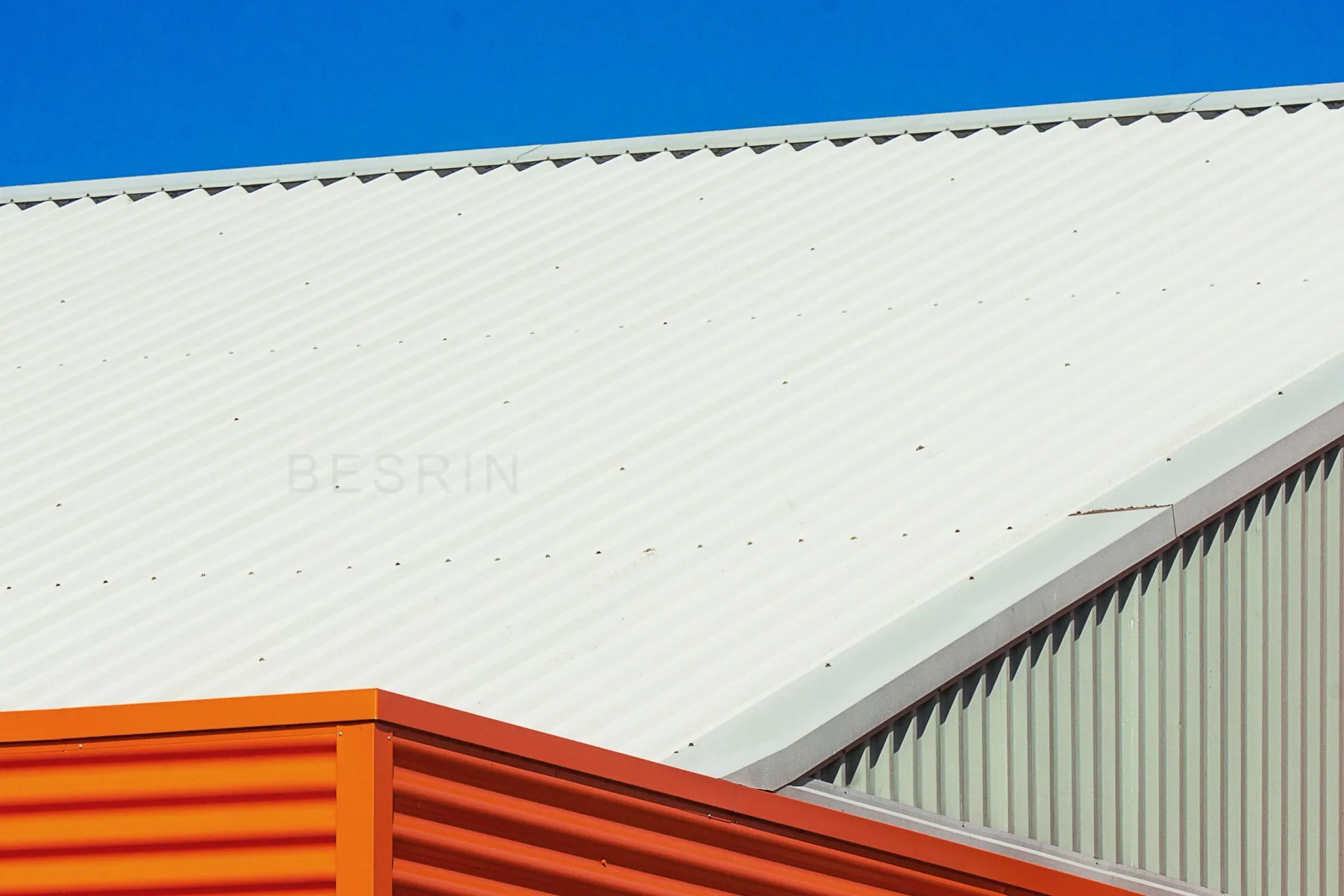

单层压型板屋面系统
轻量、快速、清晰的工业屋面构造
适用于无恒温保温要求或采用独立保温构造的工业建筑。选型结合板型、檩距、风荷载、屋面坡度、排水组织、紧固方式与腐蚀环境，形成连续可靠的屋面系统。
- 板型与跨度：根据檩距、荷载和施工条件确定波高、板厚与支承方式。
- 搭接与紧固：统筹纵横向搭接、紧固件、密封与温度变形。
- 洞口与排水：同步处理采光带、设备穿透、屋脊、檐口及天沟。
屋面系统技术参数
| 参数项 | 单层压型板屋面 | 直立锁缝屋面 |
|---|---|---|
| 板型 | 角驰 / 搭接 / 波纹 | 直立锁缝（单层或双层构造） |
| 金属面材 | 0.4–0.8 mm 镀锌或镀铝锌钢板 | 0.5–0.8 mm 镀锌或镀铝锌钢板 |
| 面材涂层 | PE / HDP / PVDF | PE / HDP / PVDF |
| 最小屋面坡度 | 5% | 2% |
| 参考檩距 | ≤ 1,500 mm | ≤ 2,500 mm |
| 参考板长 | ≤ 12,000 mm | ≤ 80 m，可通长成型 |
| 覆盖宽度 | 750 / 900 mm | 300–600 mm |
| 典型波高 | 25–51 mm | 65 / 75 mm |
| 紧固方式 | 穿透式螺钉 | 隐藏式滑动支座 |
| 保温构造 | 独立配置 | 可配置岩棉或玻璃棉双层构造 |

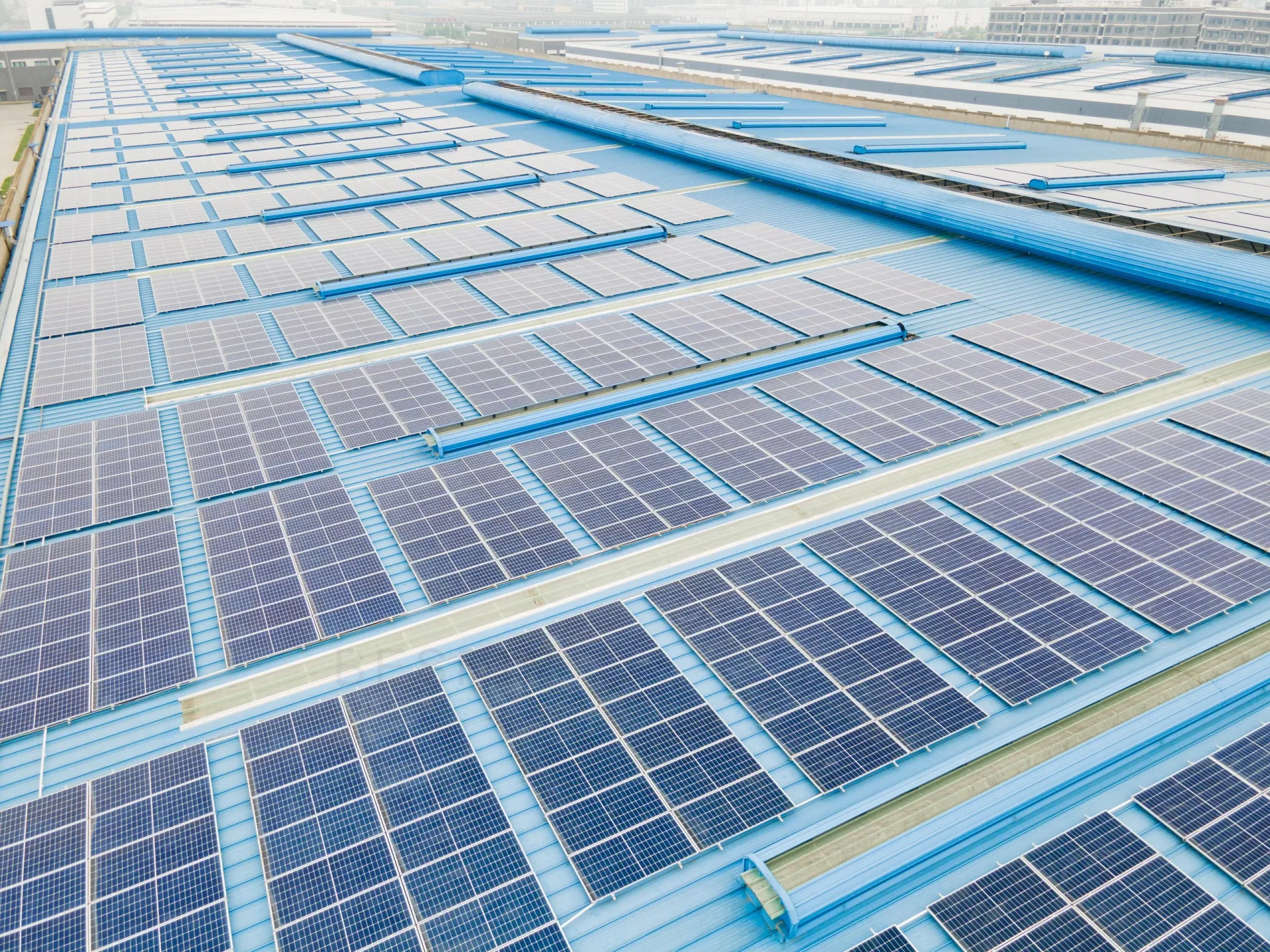

BIPV 光伏屋面系统
让光伏发电与屋面性能协同
BIPV 将光伏组件、支承体系与金属屋面同步设计，防水、荷载、排水和检修路径均纳入同一系统边界。
- 屋面防水优先：连接、穿透与排水路径保持连续。
- 结构协同：组件自重、风吸力与雪荷载纳入结构计算。
- 运维预留：统筹电缆、检修走道、组件更换与清洗路径。
屋面节点展示

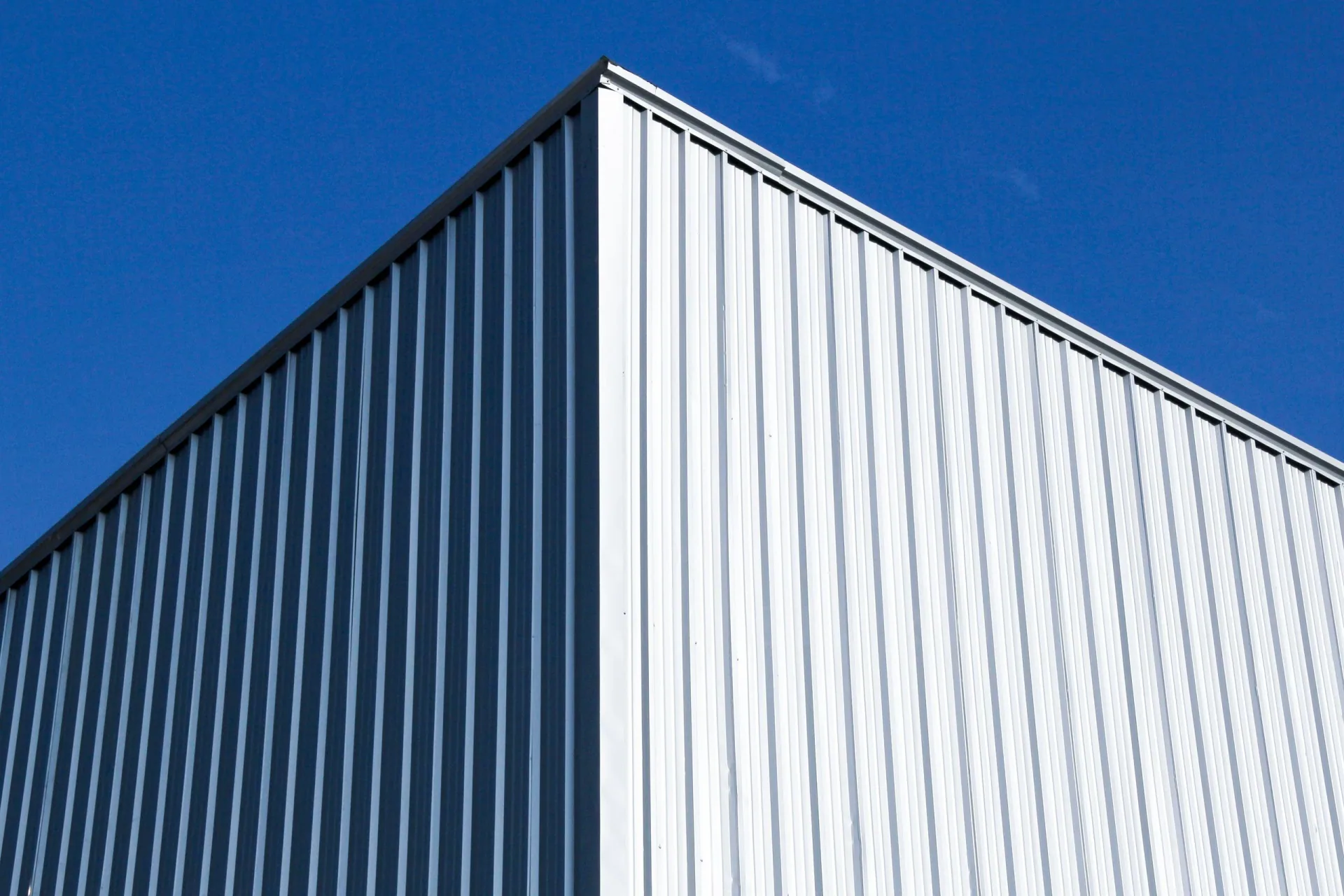

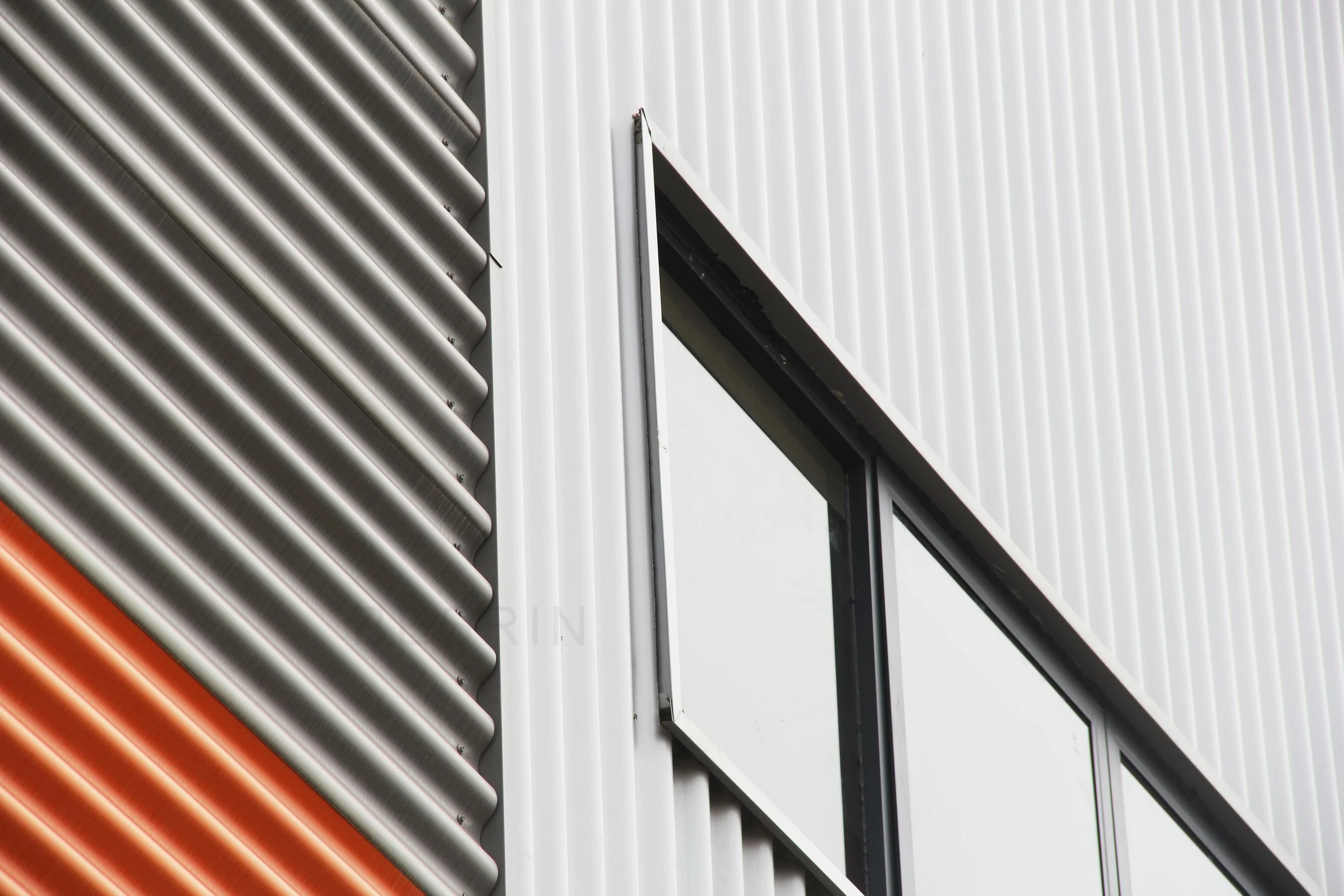

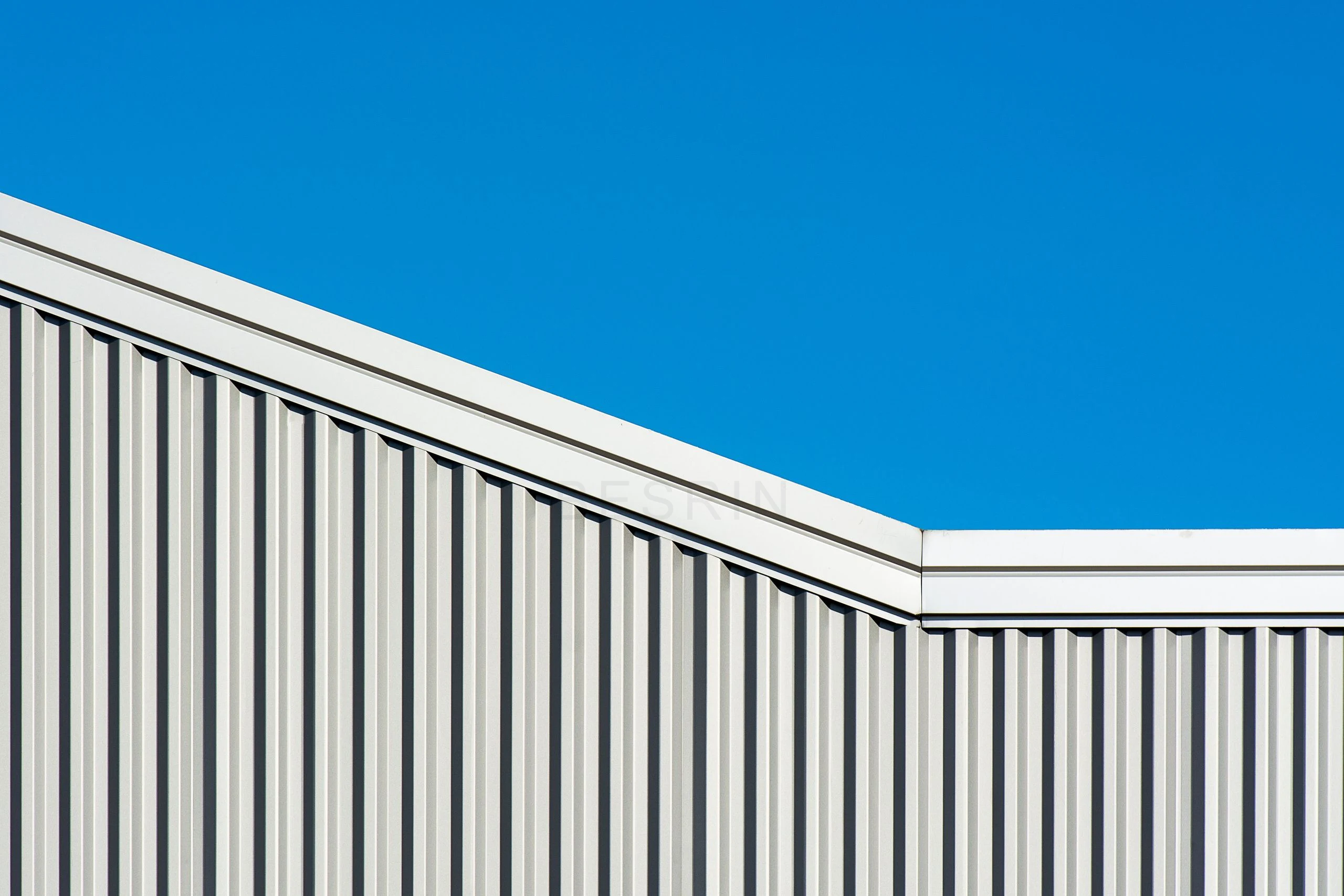

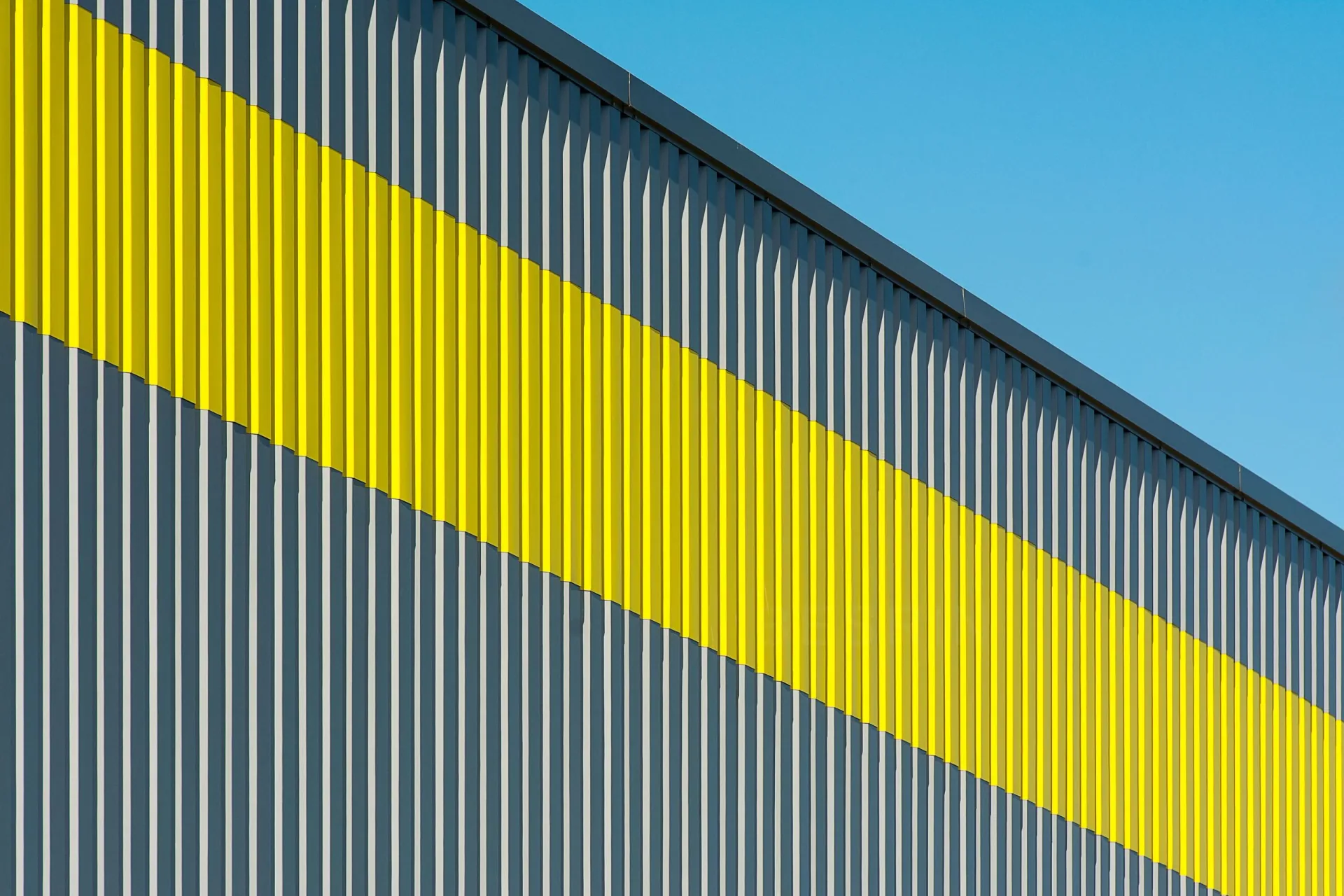

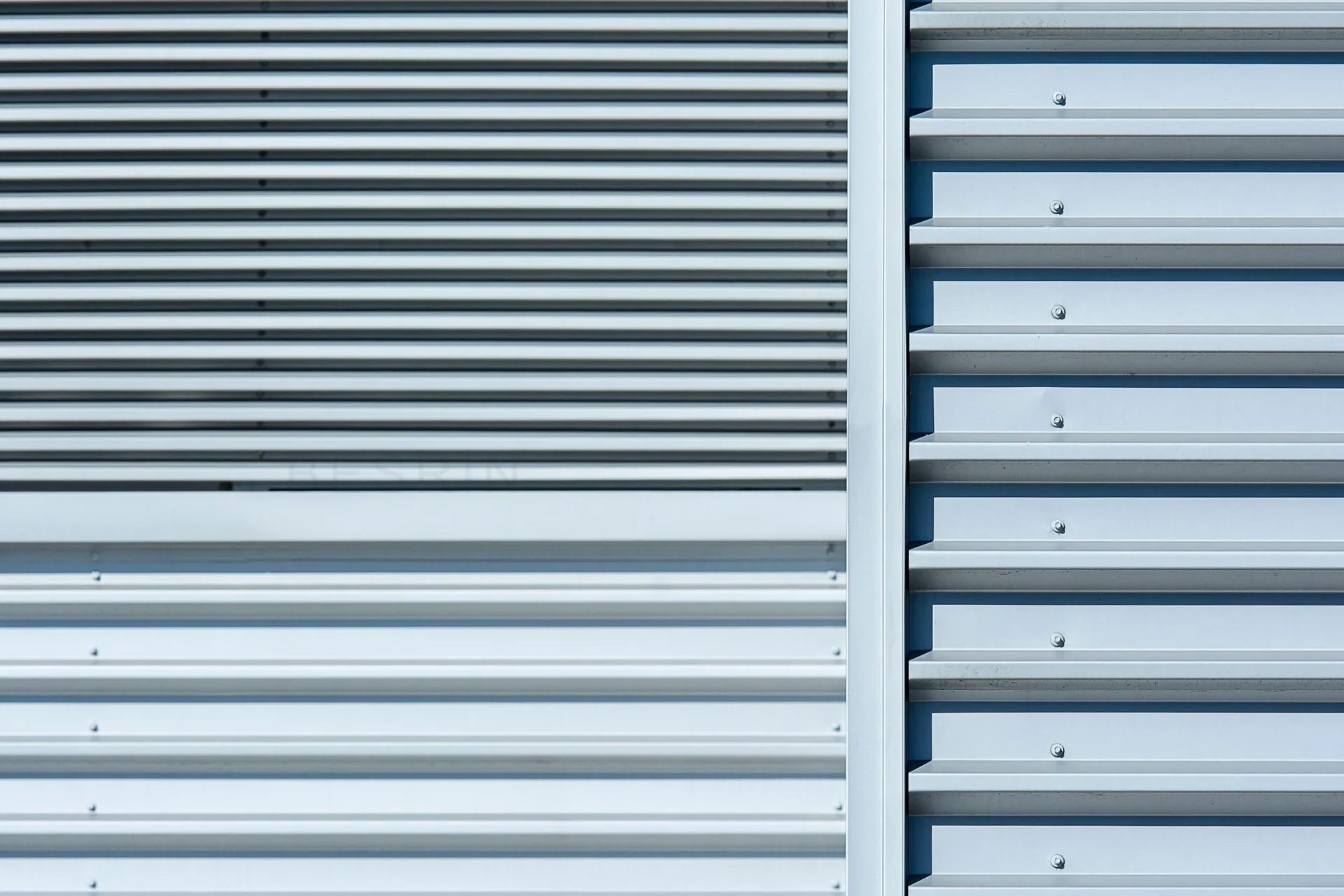

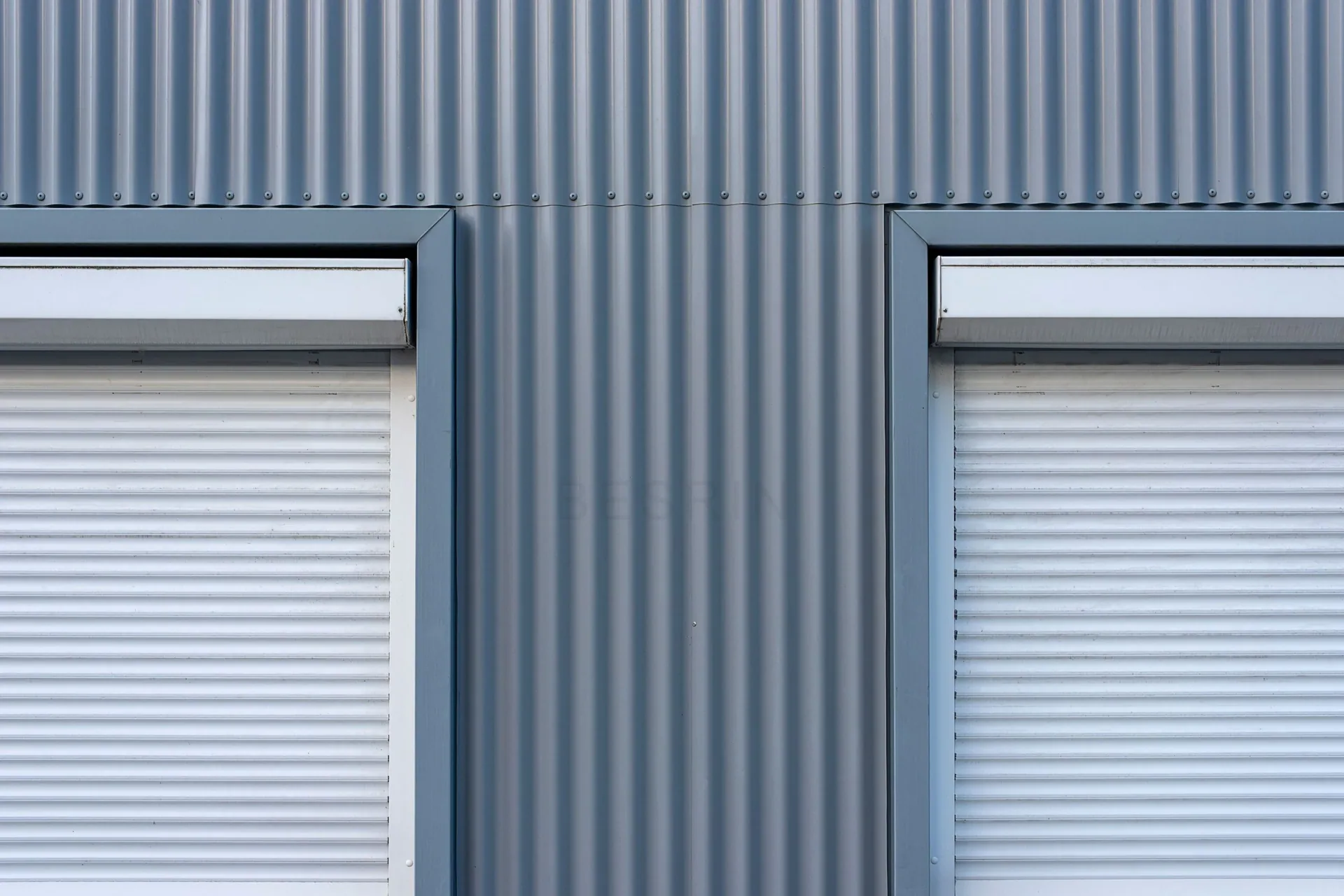

单层压型板墙面
通过板型、排板方向、立面分格、色彩与洞口收口的组合，为工业建筑建立轻量、耐候且具有识别度的金属立面。

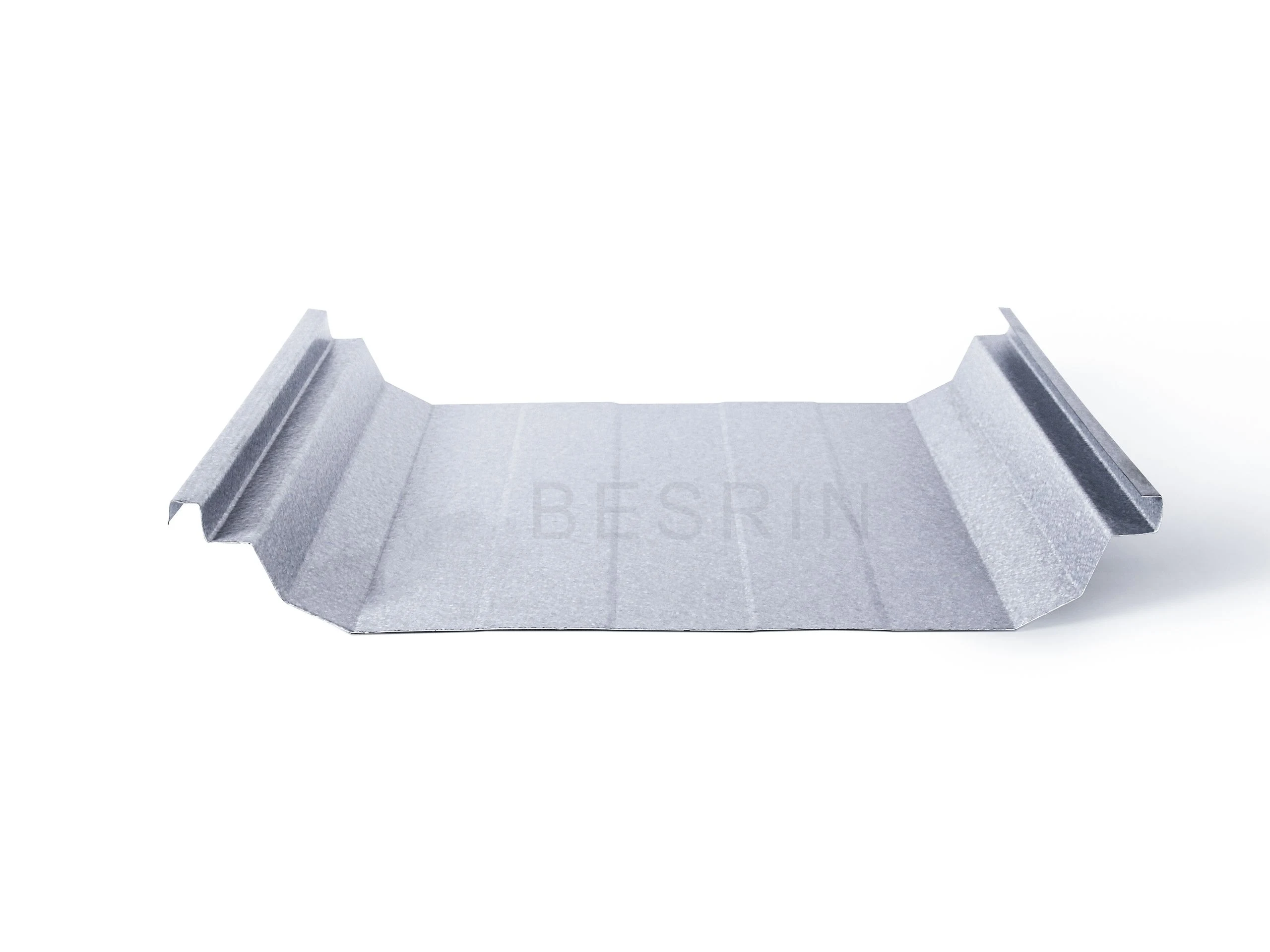

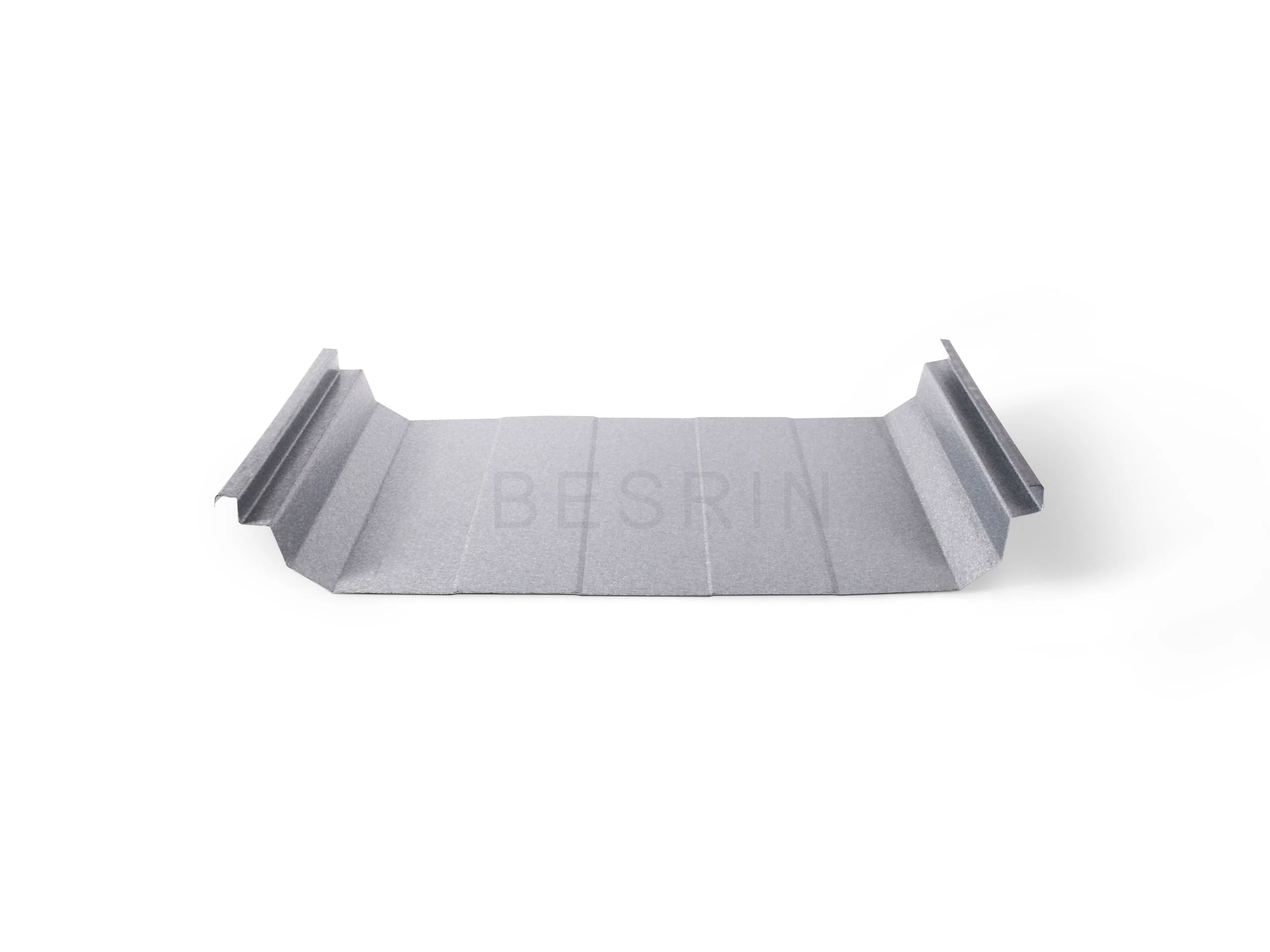

彩钢板型号查看区
选择板型查看有效宽度、波高、展开宽度及对应产品图片。
YX12-110-880 压型板

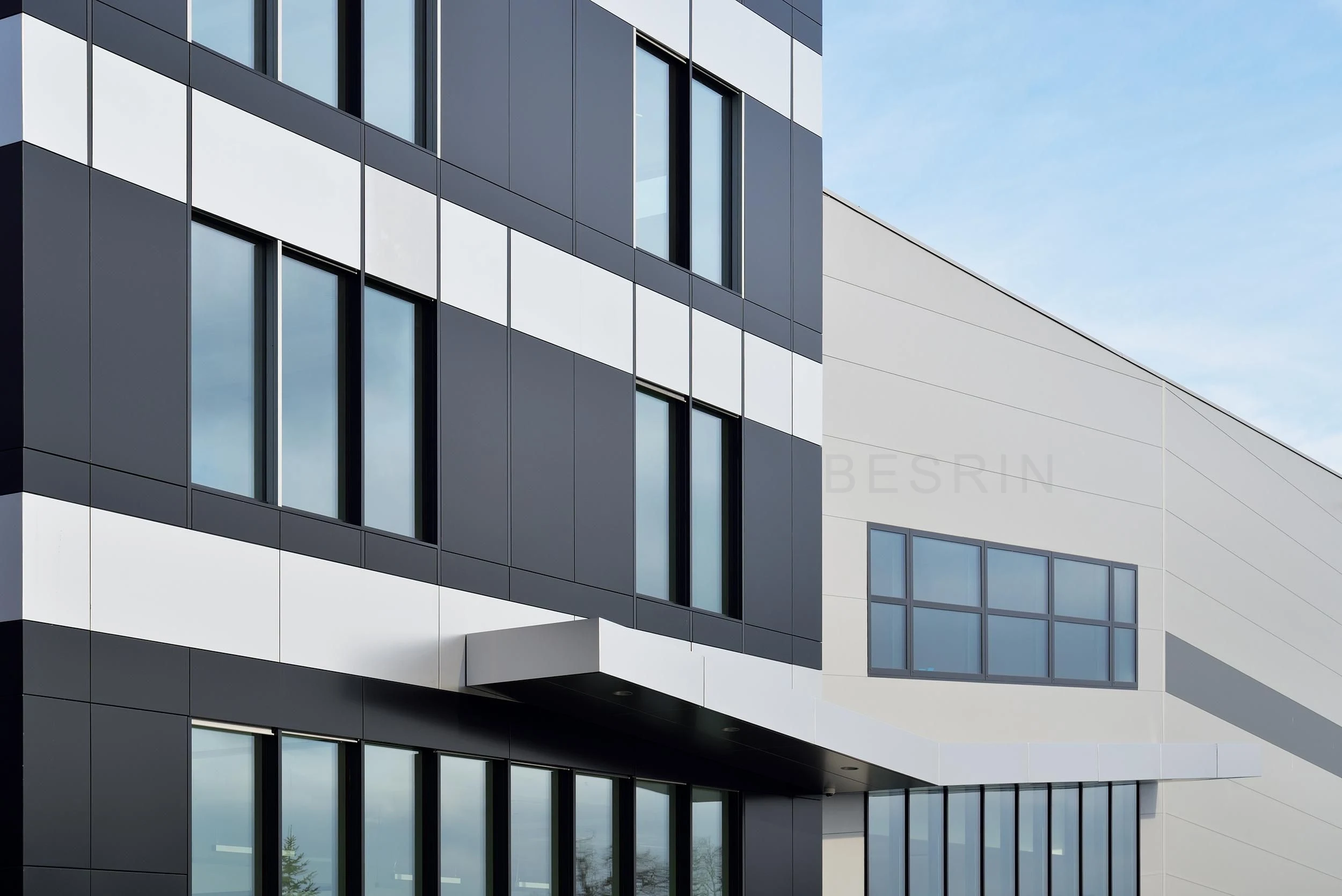

双层金属墙面
把外立面、保温与内衬组织成完整构造
双层金属墙面由外层压型板、保温芯材、防潮隔汽层和内层衬板组成，适用于对热工、气密、声学与立面效果有综合要求的工业建筑。
- 外层板：承担耐候、防风与建筑立面表达。
- 保温与隔汽：根据室内外工况控制传热、结露与空气渗透。
- 内层衬板：形成室内完成面，并与檩条、墙梁及洞口节点协同。
墙面系统技术参数
| 参数项 | 单层压型板墙面 | 双层金属墙面 |
|---|---|---|
| 系统构成 | 单层金属压型板 | 外板、保温隔汽层与内衬板 |
| 主要用途 | 无恒温保温要求的工业建筑 | 有热工、气密或声学要求的工业建筑 |
| 板型方向 | 横铺或竖铺 | 外板横铺或竖铺，内板按构造配置 |
| 紧固方式 | 明钉或半隐钉连接 | 分层固定并处理热桥 |
| 保温构造 | 无或独立配置 | 岩棉或玻璃棉等连续保温层 |
| 隔汽气密 | 按项目需要配置 | 结合室内外工况连续设置 |
| 节点重点 | 搭接、墙脚、转角和洞口 | 层间连续、冷桥、洞口及屋墙交接 |
墙面节点展示
节点与檩条展示
从收边、排水与围护节点到檩条次结构，以图纸、材料和现场接口共同定义可加工、可安装的配套系统。
01 / Trims

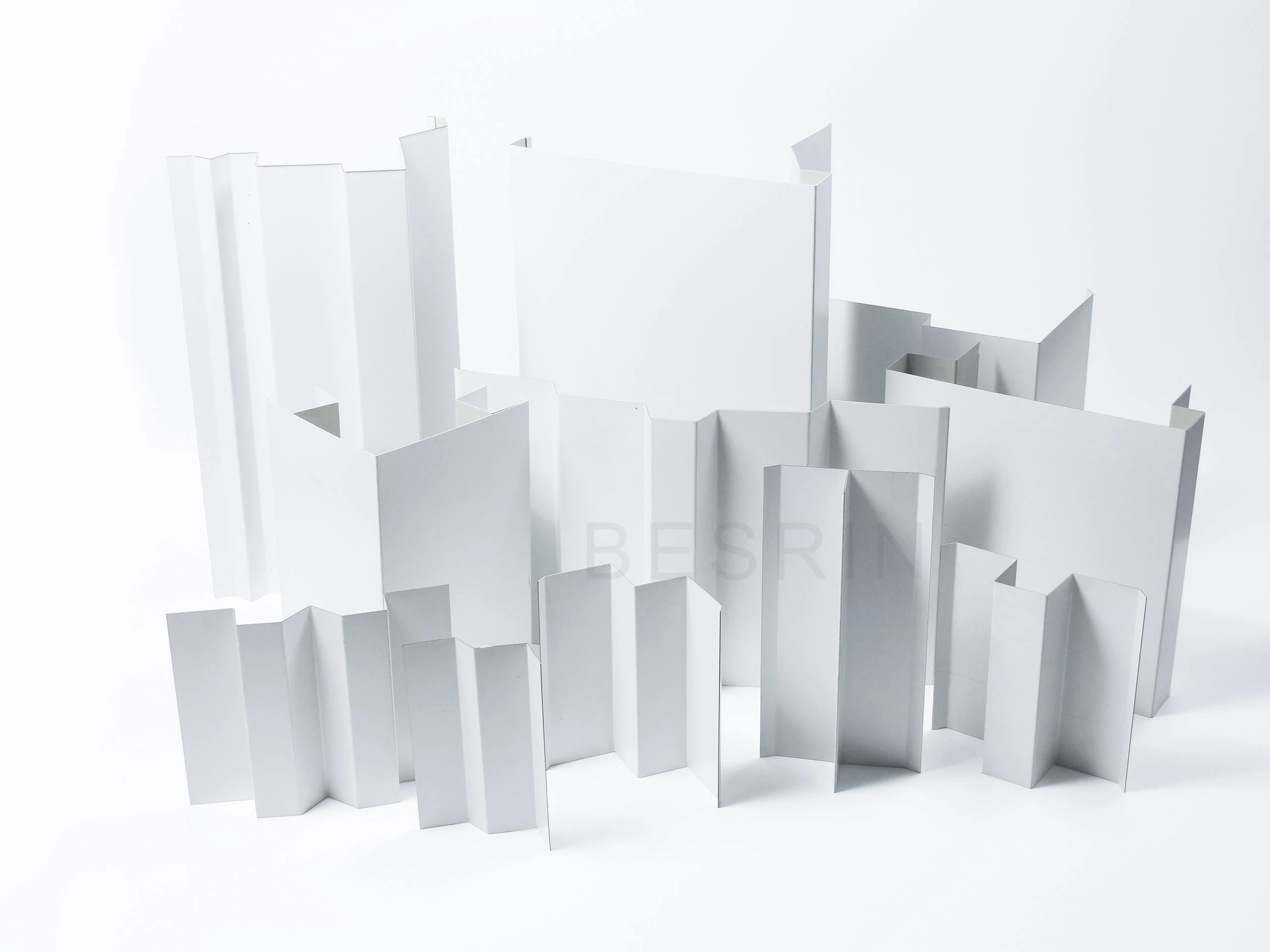

收边与折件
围绕屋脊、檐口、山墙、转角、墙脚和洞口，按节点尺寸完成定制折弯与编号交付。
02 / Drainage

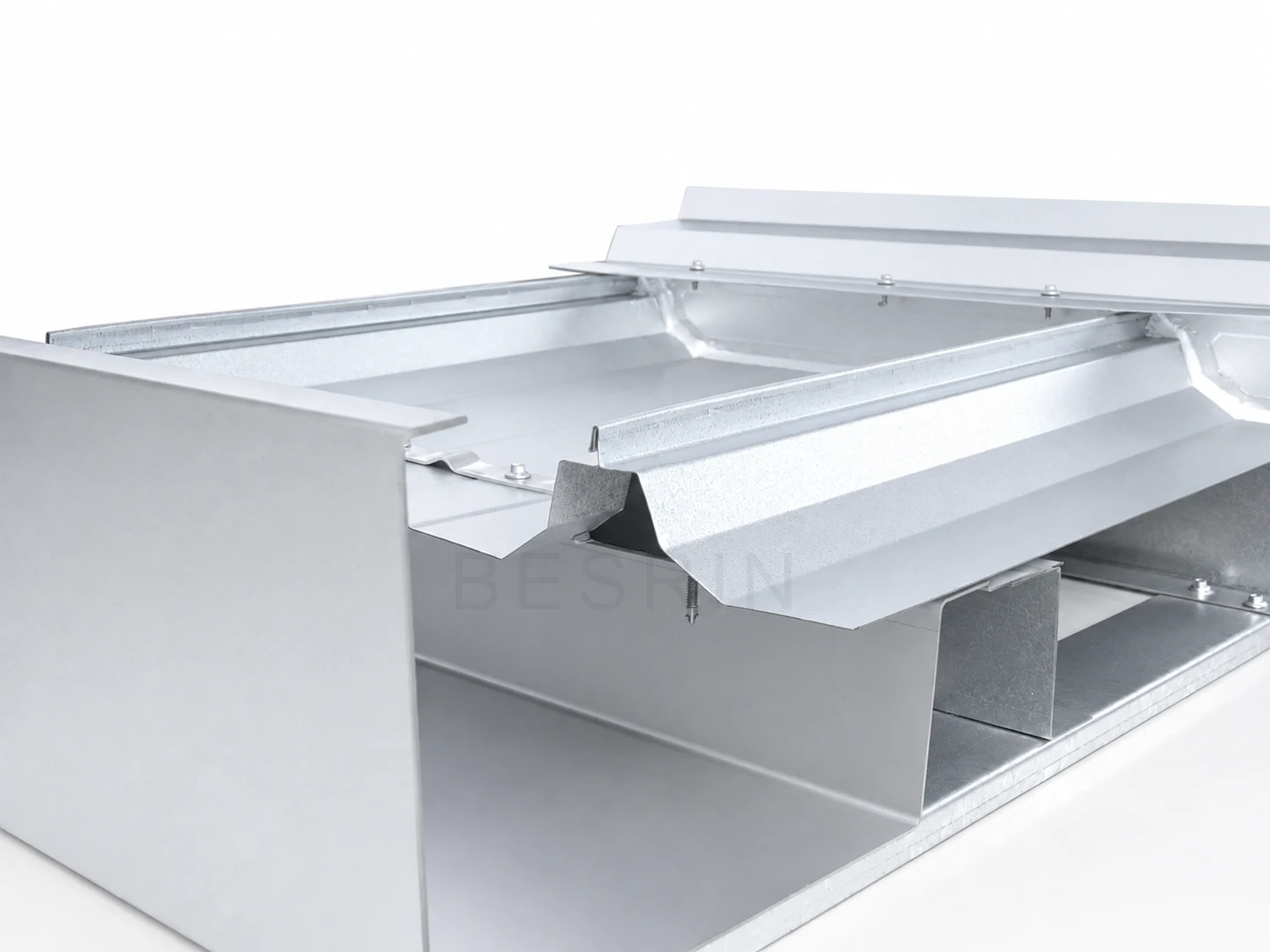

天沟与排水
依据汇水面积、当地降雨强度、坡度和溢流路径组织天沟、落水及檐口收边。
03 / Wall Details
墙面节点
覆盖阴阳角、门窗洞口、墙脚、板缝与屋墙交接，保持耐候、气密和立面连续。

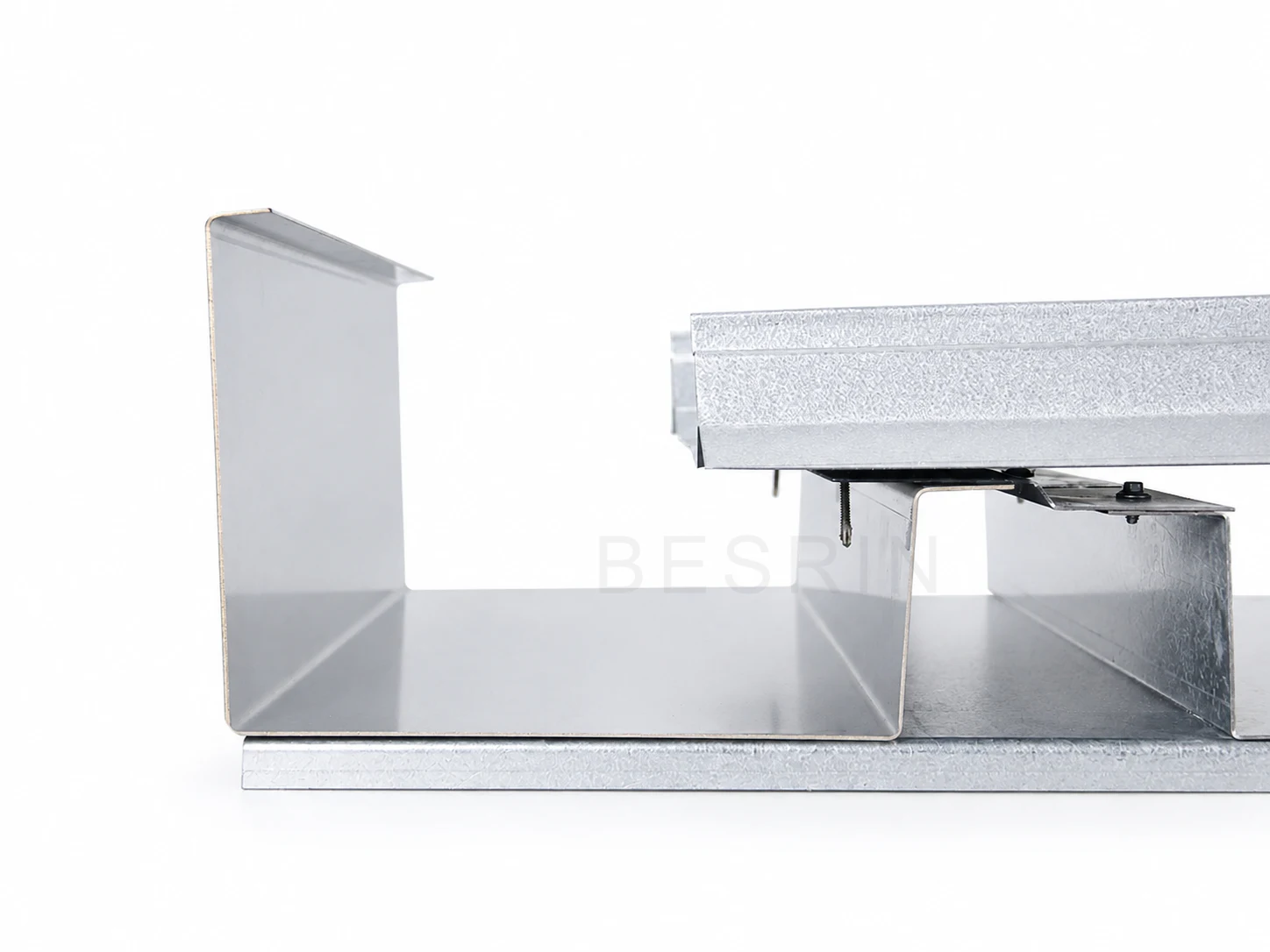

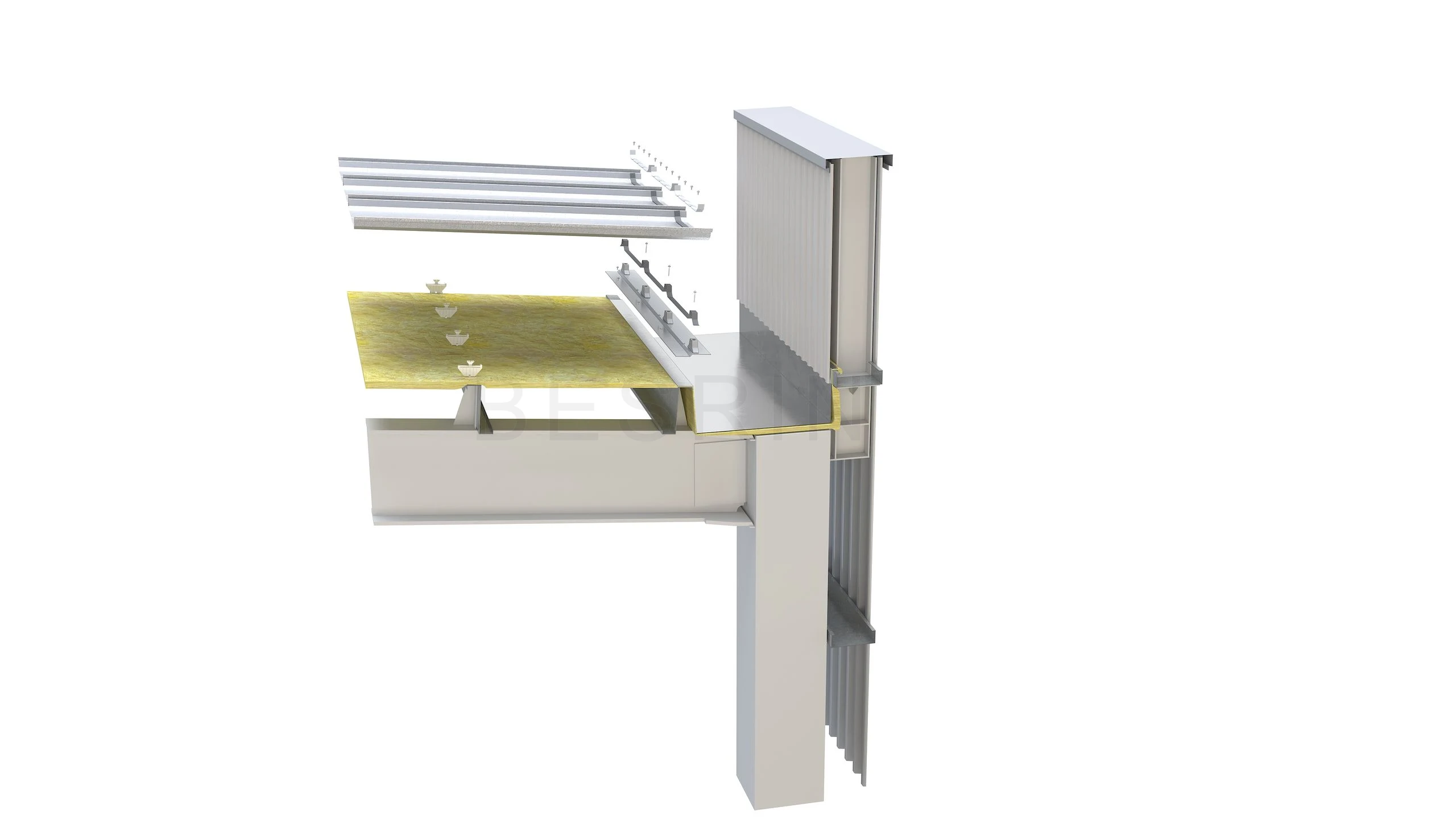

04 / Roof Details
屋面节点

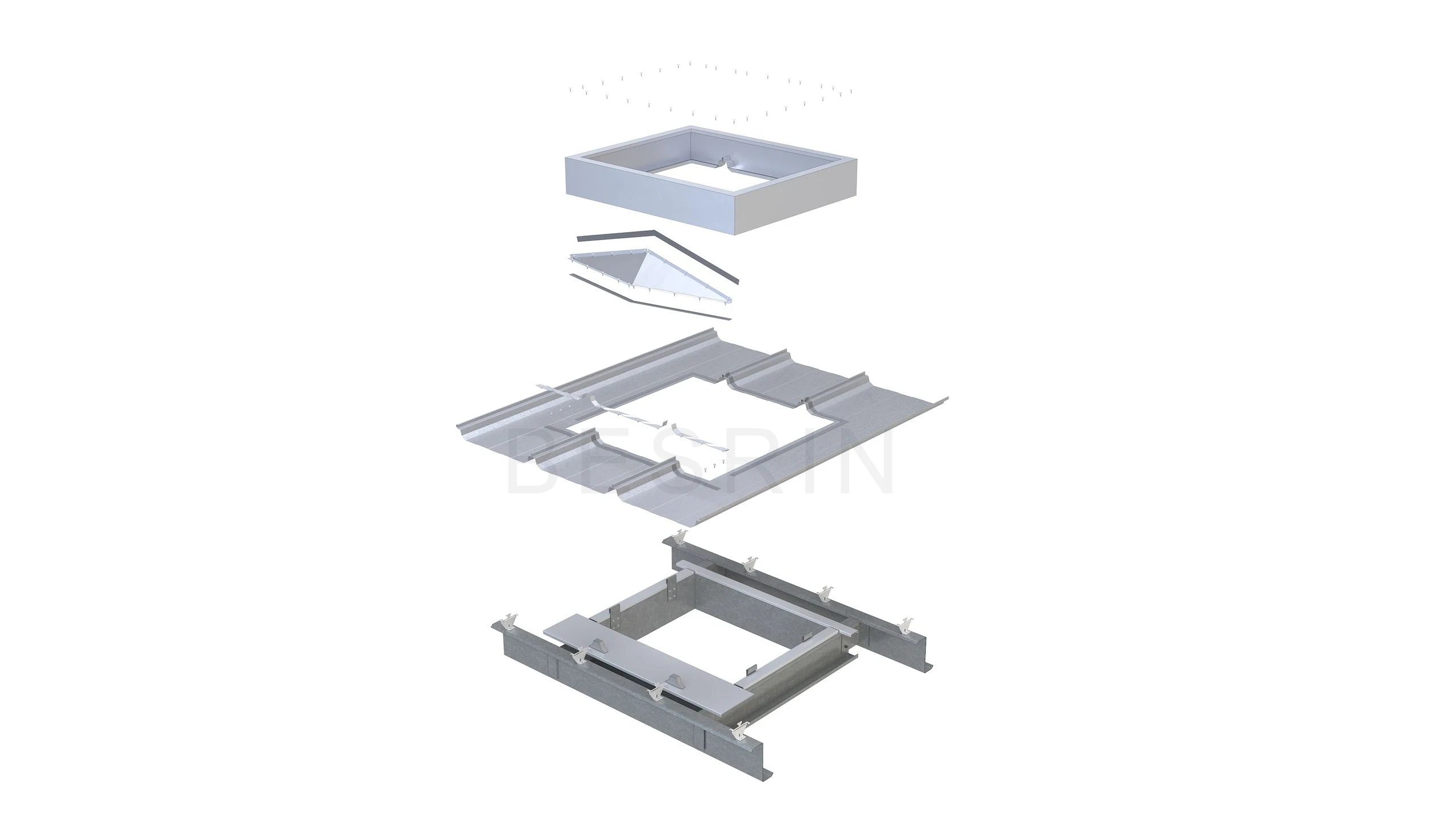

围绕屋脊、檐口、天沟、采光带、穿透和高低跨协调排水、防水与热位移。
05 / Cleanroom
洁净室节点
墙顶交接、圆弧角、门窗、检修口和设备穿透需满足平整、密封及可清洁要求。
06 / Purlins
檩条
C、Z 型檩条依据跨度、荷载、搭接、开孔与防腐条件深化，并与屋面墙面板型协调。
AirSeal™ 围护系统节点图库
覆盖板体构造、企口连接、转角、门窗、女儿墙和墙脚等关键位置。
节点应在生产前被定义
在生产前确认设计图纸、现场接口、材料厚度、搭接方向、安装顺序与检修要求，让节点从临时处理转为可追踪的工程交付内容。
05 / PURLINS & DETAILS
檩条与节点配套
Purlins & Secondary Structure
檩条、墙梁与次结构配套
C、Z 型檩条、墙梁、拉条和撑杆根据跨度、荷载、连接方式及主体结构条件深化，与屋面、墙面板型和节点同步协调。

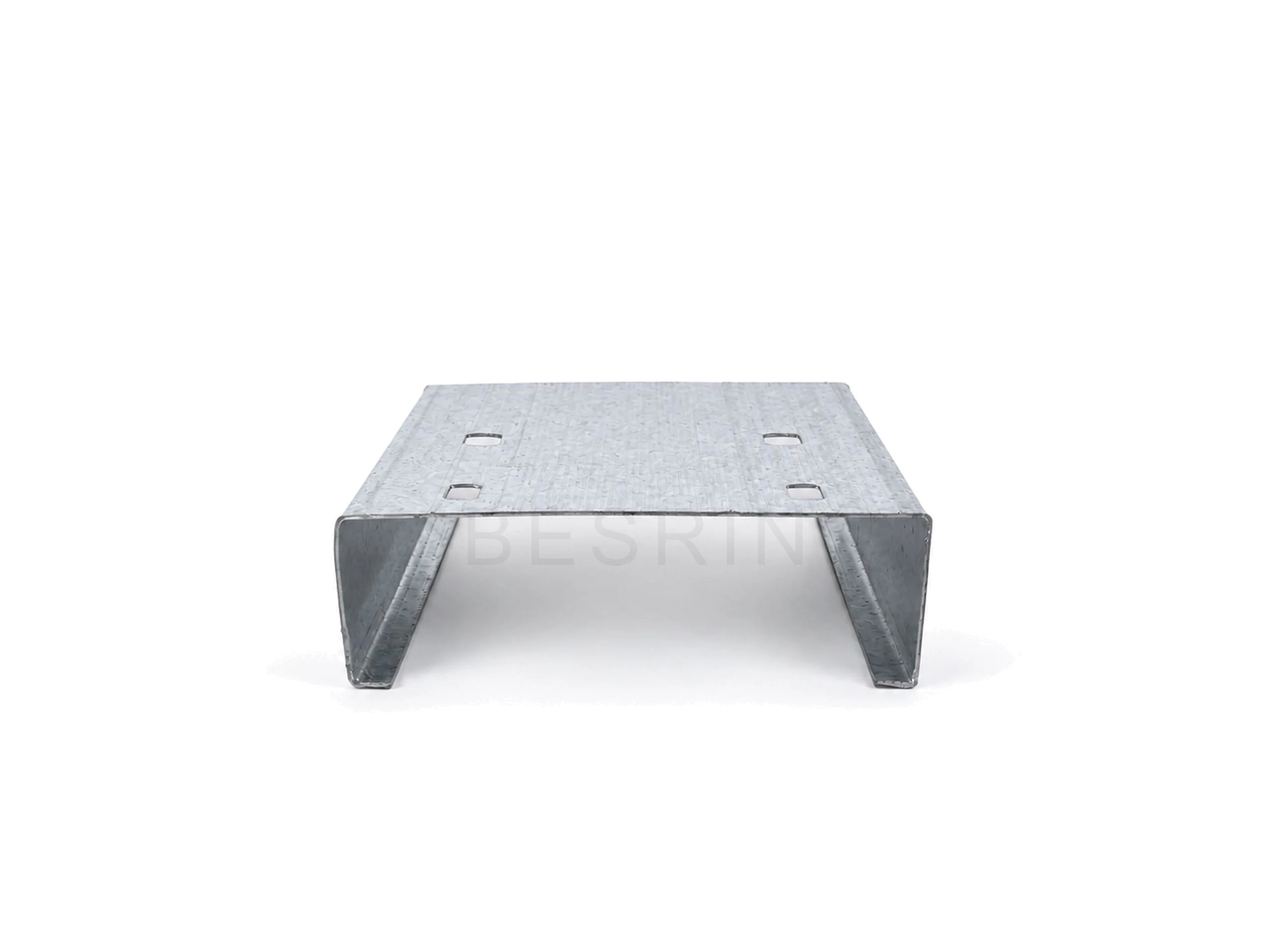

C、Z 型檩条
按结构计算、开孔位置、搭接方式和防腐要求组织规格与加工。
查看详情墙梁与洞口次结构
结合立面分格、门窗洞口、板型跨度及安装顺序完成配套。
查看详情拉条、撑杆与连接件
根据次结构稳定、安装定位和连接节点要求成套配置。
查看详情Detail Families主材与节点
主材与节点
同步设计、同步交付
收边件、天沟落水、紧固件、密封材料与洞口构造需根据主系统、建筑工况和现场接口定义。
收边与折件
屋脊、檐口、山墙、阴阳角、墙脚与洞口定制收口。
查看详情天沟与排水
根据汇水面积、当地降雨和溢流路径组织屋面排水。
查看详情紧固与密封
结合基材、环境腐蚀性、位移需求与维护条件选择。
查看详情屋面节点
屋脊、檐口、天沟、采光带、穿透与高低跨。
查看详情墙面节点
阴阳角、门窗、墙脚、板缝与屋墙交接。
查看详情洁净室节点
墙顶交接、圆弧角、门窗、检修口与设备穿透。
查看详情AirSeal™ Node GalleryAirSeal™
AirSeal™
围护系统节点图库
以下节点图基于 AirSeal™ 岩棉金属面绝热夹芯板系统，覆盖板体构造、转角、门窗、屋面收口、墙脚及紧固方式等关键连接位置。
Coordination
节点应在生产前被定义
通过设计图纸、现场接口、材料厚度、安装顺序与检修要求的协同，减少现场临时处理。
Fabrication Process01 02 03 04 / CORE 05 06
配套件加工流程
把节点图纸转化为可识别、可加工、可安装的配套件，并按项目分区组织交付。
节点深化
确认尺寸、材料、搭接与安装接口。
展开与排版
将节点构造转化为加工尺寸。
数控下料
按材质与板厚完成切割。
折弯成型
形成收边、泛水、天沟与洞口配套。
尺寸检查
核对角度、边部与项目编号。
分区包装
按屋面、墙面与安装顺序配套交付。
三类分支，一套工业建筑标准围护系统
从墙面、屋面到节点，在同一项目逻辑中完成选型与协同。
